Молниеотвод стеновой СМСПс-7.5/2

Описание

Молниеотвод с мачтой серии СМС высотой 7 метров.  Диаметр нижней секции - 75 мм, верхней - 60 мм. На верхней секции расположен молниеприемник 0,5 м диаметром 16 мм.

Мачта молниеотвода  выполнена из труб алюминиевого сплава и дополнительно имеет защитное полимерное покрытие.

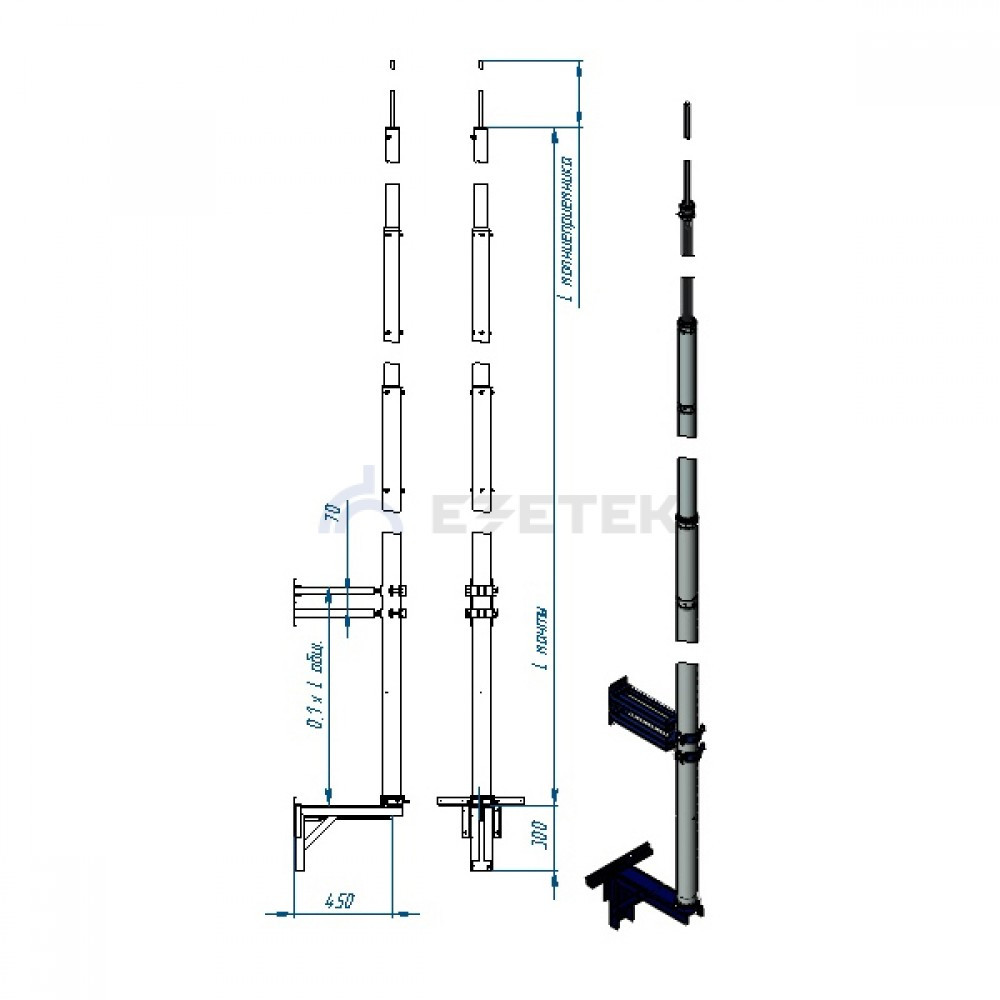

Молниеотвод устанавливается на кронштейны, которые входят в комплект поставки. В конструкции предусмотрен зажим для подключения заземлителя - полосы шириной до 40 мм или прутка.

Серия молниеотводов для крепления на вертикальной поверхности СМС включает 56 вариантов исполнения:

В маркировке молниеотвода серии СМС первая цифра обозначает высоту мачты в метрах с учетом установленного молниеприемника, вторая цифра после дроби – количество секций без учета молниеприемника. Буквы А или П обозначают тип молниеприемника (активный/пассивный).

Предпоследняя цифра в артикуле молниеотвода определяет высоту мачты молниеотвода:

2- 6м; 2 секции 75/60мм (до VII ВР вкл.)

3- 7м; 2 секции 75/60мм (до VI ВР вкл.)

4- 8м; 3 секции 90/75/60мм (до VII ВР вкл.)

5- 9м; 3 секции 90/75/60мм (до VI ВР вкл.)

6- 10м; 3 секции 90/75/60мм (до VI ВР вкл.)

7- 11м; 3 секции 90/75/60мм (до V ВР вкл.)

8- 12м; 3 секции 90/75/60мм (до V ВР вкл.)

9- 13м; 3 секции 90/75/60мм (до IIV ВР вкл.)

Последняя цифра в артикуле молниеотвода определяет параметры и тип молниеприемника:

1- без молниеприемника под активный молниеприемник

2- пассивный алюминиевый молниеприемник 0,5 м Арт. 90847-2 (до VII ВР вкл.)

3- пассивный алюминиевый молниеприемник 1 м Арт. 90870 (до VII ВР вкл.)

4- пассивный алюминиевый молниеприемник 1,5 м Арт. 90871 (до VI ВР вкл.)

5- пассивный алюминиевый молниеприемник 2 м Арт. 90872 (до V ВР вкл.)

6- пассивный алюминиевый молниеприемник 2,5 м Арт. 90874 (до IV ВР вкл.)

7- пассивный алюминиевый молниеприемник 3 м Арт. 90873 (до III ВР вкл.)

Полная высота молниеотвода от опорного кронштейна определяется суммой длин мачты и молниеприемника.

Цену на требуемое исполнение уточняйте у специалиста компании.







Характеристики
Ветровой район	VI
Высота мачты, м	7
Высота молниеотвода, м	7,5
Масса, кг	25,3
Материал	Алюминий
Наружный диаметр верхней секции, мм	60
Наружный диаметр нижней секции, мм	75
Основание	Кронштейн
Размер упаковки секций (ДхШхВ), мм	4050х170х95
Серия мачты	Серия СМС
Тип крепления	На стену
Тип мачты	СМС
Тип молниезащиты	Пассивный
Тип продукции	Мачты и молниеотводы
Количество секций, шт	2
