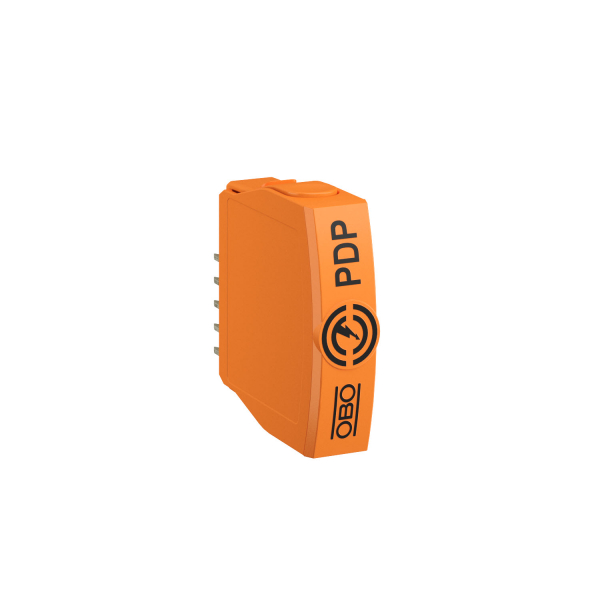

Вставка для УЗИП PDP, 2-пров., 24В
61 973 ₸
- В наличии
- Коды:5080406
+7 (717) 225-62-82
- +7 (708) 425-62-82
- +7 (777) 533-60-31
Вставка для УЗИП PDP, 2-пров., 24В
61 973 ₸
В наличииСипаттама
Сипаттамалары
Тапсырыс туралы ақпарат
Артикул: 5080406
Вставка для УЗИП PDP, 2-пров., 24В
Эта вставка предназначена для защиты электрических систем от перенапряжений. Она устанавливается в системы молниезащиты и помогает минимизировать риск повреждения оборудования.
Основные особенности:
- Уровень защиты: IP20
- Сопротивление: 1,2 ± 5% Ом
- Номинальный ток нагрузки: 0,6 A (DC), 0,425 A (AC)
- Максимальное длительное напряжение: 21 V (AC), 30 V (DC)
- Устойчивость к импульсному току: 10 kV / 5 kA
Вставка для УЗИП PDP, 2-пров., 24В
Технические характеристики:
- Тип изделия: PDP-P-2-24
- Максимальный ток утечки: 20 кА
- Емкость (жила-жила): ≤30 pF
- Монтаж: DIN-рейка 35 мм
- Диапазон температур: -40 - +80 °C
- Сечение соединительных кабелей: 0,14 - 2,5 мм² (одножильный), 0,14 - 1,5 мм² (гибкий)
- Производитель: OBO Betterman
- Страна производитель: Германия
| Основные атрибуты | |
|---|---|
| Производитель | OBO Bettermann |
| Страна производитель | Германия |
| Пользовательские характеристики | |
| SPD согласно EN 61643-11 | Тип 1+2 |
| SPD согласно IEC 61643-11 | класс I + II |
| Вид защиты | IP20 |
| Вид монтажа.9 | DIN-рейка 35 мм |
| Вносимое затухание | ≤3 дБ |
| Высота | 46 |
| Диапазон температур | -40 - +80 °C |
| Диапазон частот.5 | 0 - 100 мГц |
| Длина.3 | 51 |
| Емкость (жила-жила) | ≤30 pF |
| Емкость (жила-земля) | ≤30 pF |
| Заземление с помощью: | Соединительный кабель/профильная рейка |
| Импульсный ток (10/350).2 | 2,5 кА |
| Категория.4 | Тип 1+2 / D1+C2 |
| Максимальное длительное напряжение AC | 21 V |
| Максимальное длительное напряжение DC | 30 V |
| Монтаж входа / выхода | Винтовые клеммные зажимы |
| Номинальный импульсный ток (8/20).1 | 10 кА |
| Номинальный ток нагрузки AC | 0,425 A |
| Номинальный ток нагрузки DC | 0,6 A |
| Номинальный ток утечки после C2 (суммарный) | 20 кА |
| Переход от зоны молниезащиты | 0→2 |
| Подключение экрана.2 | Да |
| Последовательное сопротивление на жилу | 1,2 Ω ± 5% |
| Предельная частота.2 | 100 мГц |
| Продольное сопротивление | 1,2 ± 5% Ом |
| Сечение гибкого соединительного кабеля | 0,14 - 1,5 мм² |
| Сечение многожильного соединительного кабеля | 0,14 - 2,5 мм² |
| Сечение одножильного соединительного кабеля | 0,14 - 2,5 мм² |
| Сигнализация на приборе | отсутствует |
| Стандарт для испытания | IEC 61643-21 |
| Тип изделия | PDP-P-2-24 |
| Ток утечки (10/350) [общий] | 2,5 кА |
| Ток утечки (8/20) [общий].1 | 20 кА |
| УЗИП согласно МЭК 61643-21 | Класс I+II / D1+C2 |
| Уровень защиты жила к жиле | 150 V |
| Устойчивость к импульсному току, жила к жиле | 10 kV / 5 kA |
| Устойчивость к импульсному току, жила к земле | 10 kV / 5 kA |
| Ширина.3 | 13 |
| Штекерная система.2 | зажим |
| Экранирование.2 | прямое |
- Бағасы: 61 973 ₸
